آشنایی با مواد مورد استفاده در PCB: انتخاب، انواع و اهمیت

بردهای مدار چاپی یا PCB یکی از اجزای اصلی تجهیزات الکترونیکی مدرن هستند. این بردها قطعات الکترونیکی را به یکدیگر متصل کرده و از آن‌ها پشتیبانی می‌کنند و بستری پایدار برای انتقال سیگنال‌های الکتریکی و توان فراهم می‌کنند. یک PCB معمولی از چندین لایه مواد مختلف تشکیل می‌شود که با فرایند لمینیت به یکدیگر متصل شده و یک ساختار یکپارچه را تشکیل می‌دهند.

PCBها بخش جدایی‌ناپذیر فرایند تولید تجهیزات الکترونیکی هستند. این بردها در طیف گسترده‌ای از کاربردها، از لوازم الکترونیکی مصرفی گرفته تا صنایع خودرو و هوافضا، استفاده می‌شوند و نقش مهمی در عملکرد صحیح تجهیزات الکترونیکی دارند.

1. زیرلایه‌ها

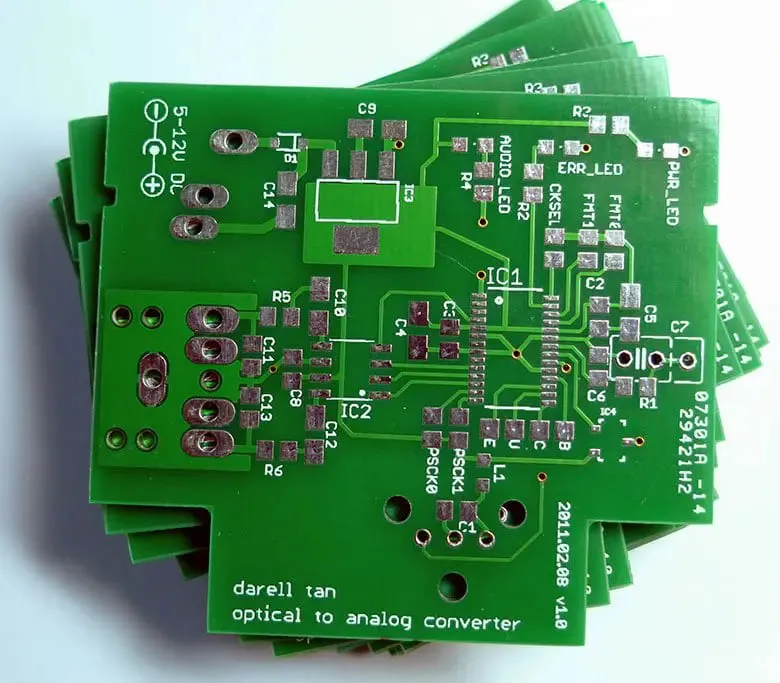

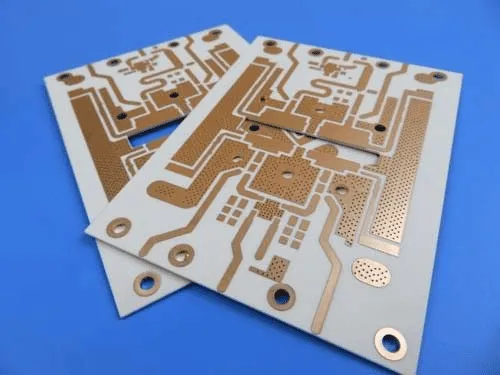

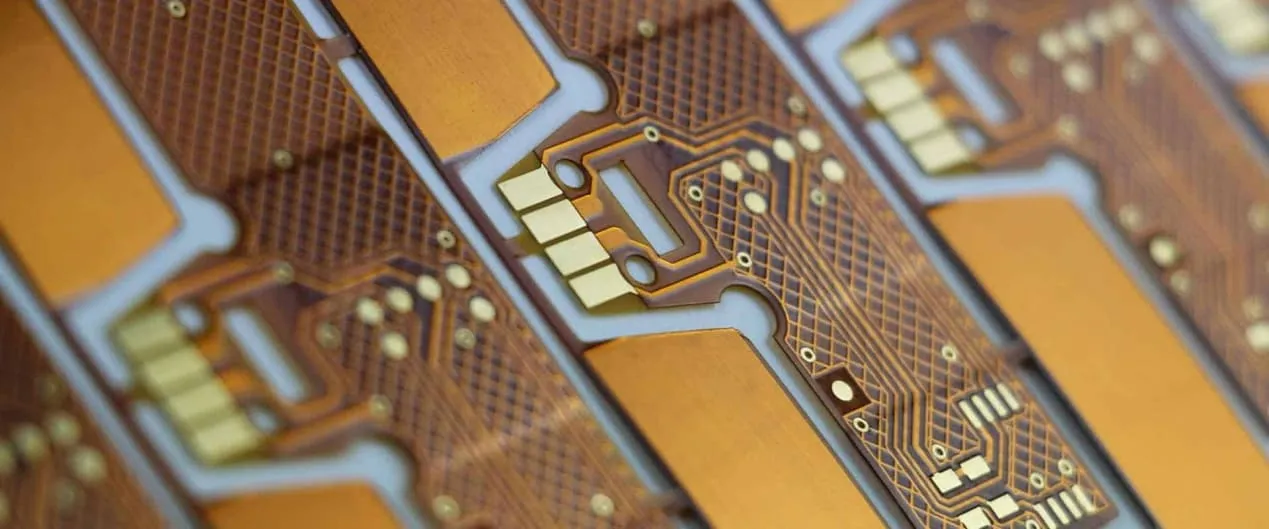

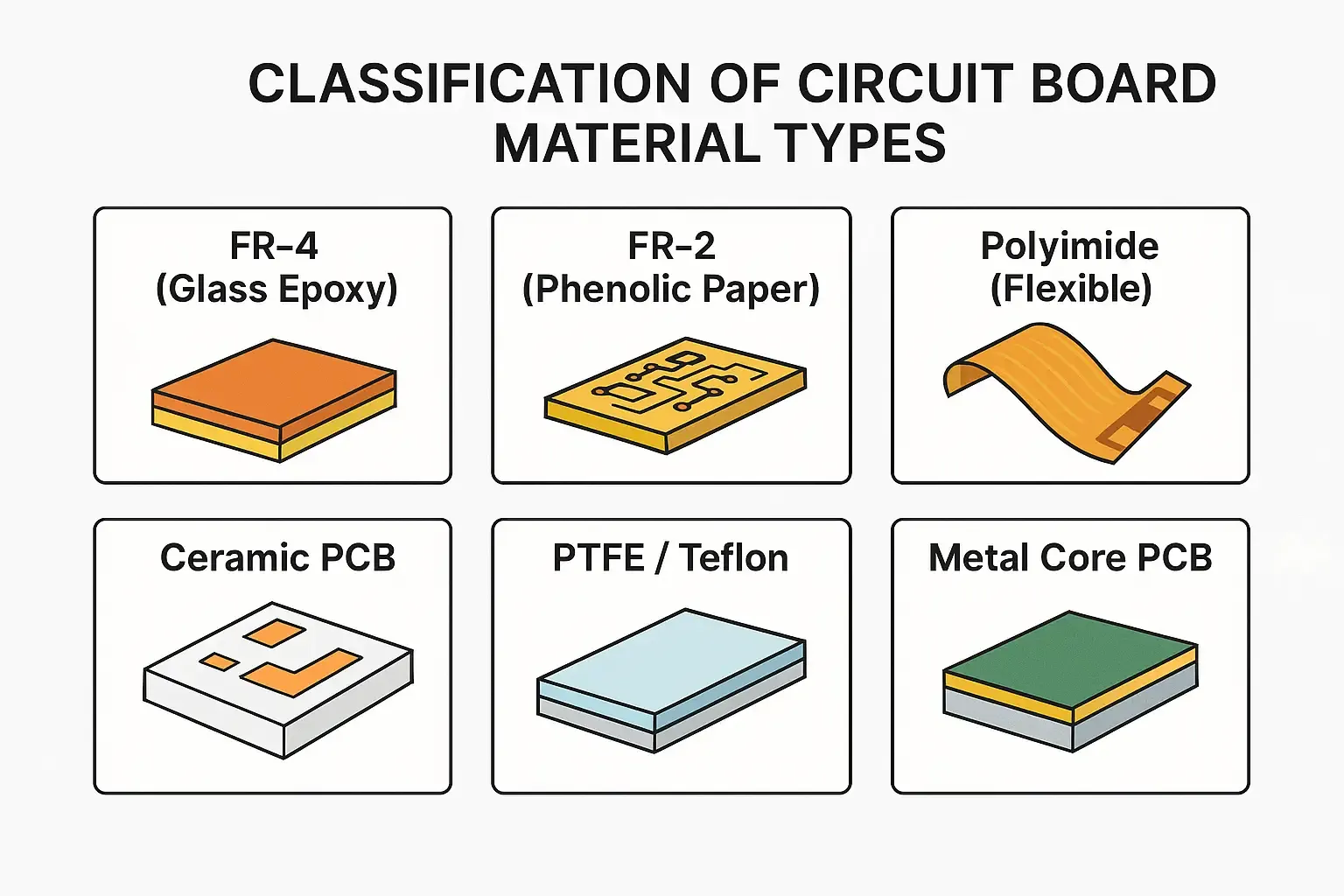

زیرلایه‌ها ماده پایه PCB هستند و بستری را تشکیل می‌دهند که سایر مواد روی آن قرار می‌گیرند. زیرلایه‌ها معمولاً از رزین اپوکسی تقویت‌شده با فایبرگلاس ساخته می‌شوند که با نام FR-4 شناخته می‌شود. انواع دیگر زیرلایه‌ها شامل CEM-1، CEM-3، Polyimide (PI) و Rogers هستند. انتخاب نوع زیرلایه به نیازهای خاصی مانند دمای کاری، استحکام دی‌الکتریک و هزینه بستگی دارد.

برخی از معیارهای رایج برای انتخاب زیرلایه عبارت‌اند از:

- ثابت دی‌الکتریک: ثابت دی‌الکتریک معیاری برای توانایی زیرلایه در ذخیره انرژی الکتریکی است. ثابت دی‌الکتریک بالا می‌تواند به‌خصوص در مدارهای دیجیتال پرسرعت یا RF باعث افزایش تلفات سیگنال و تداخل شود.

- Tg یا دمای انتقال شیشه‌ای: Tg دمایی است که در آن زیرلایه از حالت سخت و صلب به حالت نرم‌تر و انعطاف‌پذیرتر تغییر می‌کند. برای کاربردهای دمای بالا مانند تجهیزات الکترونیکی خودرو و هوافضا، Tg بالا مورد نیاز است، زیرا به برد کمک می‌کند در هنگام لحیم‌کاری و کارکرد، پایداری مکانیکی خود را حفظ کند.

- CTE یا ضریب انبساط حرارتی: CTE میزان تمایل زیرلایه به انبساط یا انقباض در اثر تغییرات دما را نشان می‌دهد. در کاربردهایی که PCB باید در محدوده وسیعی از دما شکل و ابعاد خود را حفظ کند، CTE پایین اهمیت زیادی دارد، زیرا خطر خرابی اتصالات لحیم و ترک خوردن Viaها را کاهش می‌دهد.

- جذب رطوبت: زیرلایه‌هایی که رطوبت جذب می‌کنند ممکن است هنگام مونتاژ و کارکرد دچار Delamination و مشکلات دیگر شوند. جذب رطوبت پایین برای بیشتر کاربردها، به‌خصوص در محیط‌های مرطوب یا فضای باز، مطلوب است.

در عمل، انتخاب زیرلایه مناسب معمولاً نیازمند ایجاد تعادل میان ویژگی‌های مختلف است. برای مثال، ماده‌ای که عملکرد بسیار خوبی در فرکانس بالا دارد ممکن است هزینه بیشتری داشته باشد یا از استحکام مکانیکی کمتری برخوردار باشد. شناخت این ویژگی‌ها به طراحان کمک می‌کند تا قابلیت اطمینان و یکپارچگی سیگنال بهتری در محصول نهایی به دست آورند.

2. فویل‌های مسی

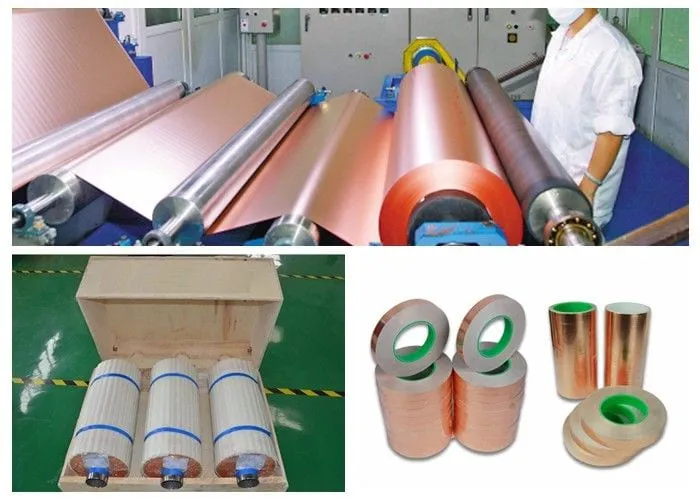

فویل‌های مسی برای ایجاد مسیرهای رسانا روی سطح PCB استفاده می‌شوند. فویل مسی در دو نوع اصلی تولید می‌شود: فویل مس نوردشده و فویل مس الکترودپوزیت. انتخاب نوع فویل مسی به عواملی مانند ضخامت، خلوص و میزان زبری سطح مورد نیاز PCB بستگی دارد.

- ضخامت: ضخامت فویل مسی ظرفیت عبور جریان مسیرها را تعیین می‌کند. برای کاربردهای جریان بالا به فویل مسی ضخیم‌تر نیاز است.

- خلوص: فویل‌های مسی با خلوص بالاتر رسانایی بهتری دارند و چسبندگی مناسب‌تری به زیرلایه ایجاد می‌کنند.

- زبری سطح: میزان زبری سطح فویل مسی بر چسبندگی سولدر ماسک و کیفیت اتصالات لحیم تأثیر می‌گذارد.

3. سولدر ماسک

سولدر ماسک یک پوشش محافظ است که روی سطح PCB اعمال می‌شود تا از ایجاد پل لحیم و سایر عیوب در طول فرایند لحیم‌کاری جلوگیری کند. انواع سولدر ماسک شامل Liquid Photoimageable Soldermask یا LPI، Dry Film Soldermask یا DFSM و Thermal Cure Soldermask یا TCS هستند. انتخاب نوع سولدر ماسک به عواملی مانند مقاومت شیمیایی، میزان چسبندگی و مقاومت عایقی مورد نیاز PCB بستگی دارد.

- مقاومت شیمیایی: سولدر ماسک باید در برابر مواد شیمیایی مورد استفاده در فرایند مونتاژ PCB مقاوم باشد.

- چسبندگی: سولدر ماسک باید چسبندگی مناسبی به زیرلایه و فویل‌های مسی داشته باشد تا از Delamination و مشکلات مشابه جلوگیری شود.

- مقاومت عایقی: سولدر ماسک باید عایق‌بندی مناسبی در اطراف مسیرها ایجاد کند تا از اتصال کوتاه جلوگیری شود.

4. سیلک‌اسکرین

سیلک‌اسکرین برای چاپ متن و علائم گرافیکی روی سطح PCB استفاده می‌شود. سیلک‌اسکرین معمولاً به دو نوع تقسیم می‌شود:

سیلک‌اسکرین قطعات: این نوع سیلک‌اسکرین برای چاپ Reference Designator، خطوط دور قطعات و سایر اطلاعاتی استفاده می‌شود که به شناسایی قطعات روی PCB کمک می‌کنند. سیلک‌اسکرین قطعات معمولاً با جوهر سفید یا مشکی چاپ شده و در سمت قطعات PCB قرار می‌گیرد.

Legend Silkscreen: این نوع سیلک‌اسکرین برای چاپ متن‌ها و علائم گرافیکی اضافی مانند نام برد، لوگوی شرکت و سایر اطلاعات مرتبط استفاده می‌شود. Legend Silkscreen معمولاً با جوهر سفید یا مشکی چاپ شده و در سمت لحیم PCB قرار می‌گیرد.

- خوانایی: سیلک‌اسکرین باید در شرایط مختلف نور و از زوایای متفاوت به‌راحتی قابل خواندن باشد.

- دوام: سیلک‌اسکرین باید در برابر سایش و آسیب‌های احتمالی در طول مونتاژ و استفاده از PCB مقاوم باشد.

5. چسب‌ها

چسب‌ها برای اتصال لایه‌های مختلف PCB به یکدیگر استفاده می‌شوند. رایج‌ترین انواع چسب‌های مورد استفاده در PCB شامل رزین اپوکسی و چسب اکریلیک هستند. انتخاب نوع چسب به عواملی مانند پایداری حرارتی و مقاومت شیمیایی بستگی دارد.

- پایداری حرارتی: چسب باید بتواند استحکام اتصال خود را در محدوده وسیعی از دما حفظ کند.

- مقاومت شیمیایی: چسب باید در برابر مواد شیمیایی مورد استفاده در فرایند مونتاژ PCB مقاوم باشد.

- مقاومت در برابر رطوبت: چسب باید در برابر رطوبت مقاوم باشد تا از Delamination و سایر مشکلات جلوگیری شود.

انتخاب مواد مناسب برای PCB معمولاً نیازمند ایجاد تعادل میان ویژگی‌های مختلف است. برای مثال، زیرلایه‌ای با Tg بالا ممکن است CTE پایین‌تری داشته باشد، اما در عین حال گران‌تر نیز باشد. به همین ترتیب، فویل مسی با خلوص بالا ممکن است رسانایی بهتری داشته باشد، اما هزینه آن نیز بیشتر باشد. انتخاب مواد به نیازهای خاص PCB بستگی دارد و معمولاً باید میان ویژگی‌های مختلف تعادل مناسبی برقرار شود.
