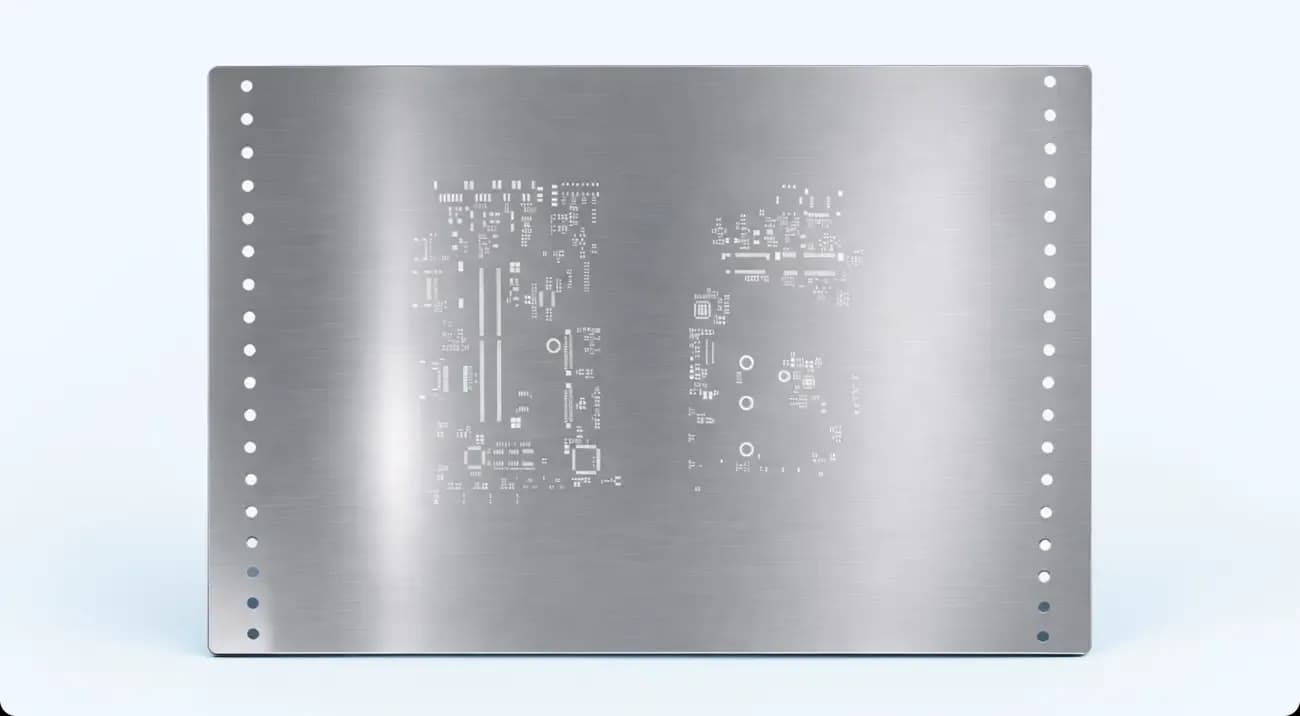

شابلون بدون قاب (Frameless Stencil)
- ورق استیل ضدزنگ بدون قاب
- انعطاف‌پذیرتر و کم‌حجم‌تر
- مناسب تیراژ پایین یا مونتاژ دستی
There's an engineer behind everything we sell.
معرفی محصول
شابلون SMT که با نام شابلون PCB نیز شناخته می‌شود، یک شابلون دقیق از جنس استیل ضدزنگ است که در فرایند مونتاژ PCB استفاده می‌شود. دهانه‌های برش‌خورده با لیزر با پدهای PCB هم‌تراز می‌شوند تا خمیر لحیم با دقت و یکنواختی روی پدها اعمال شود.

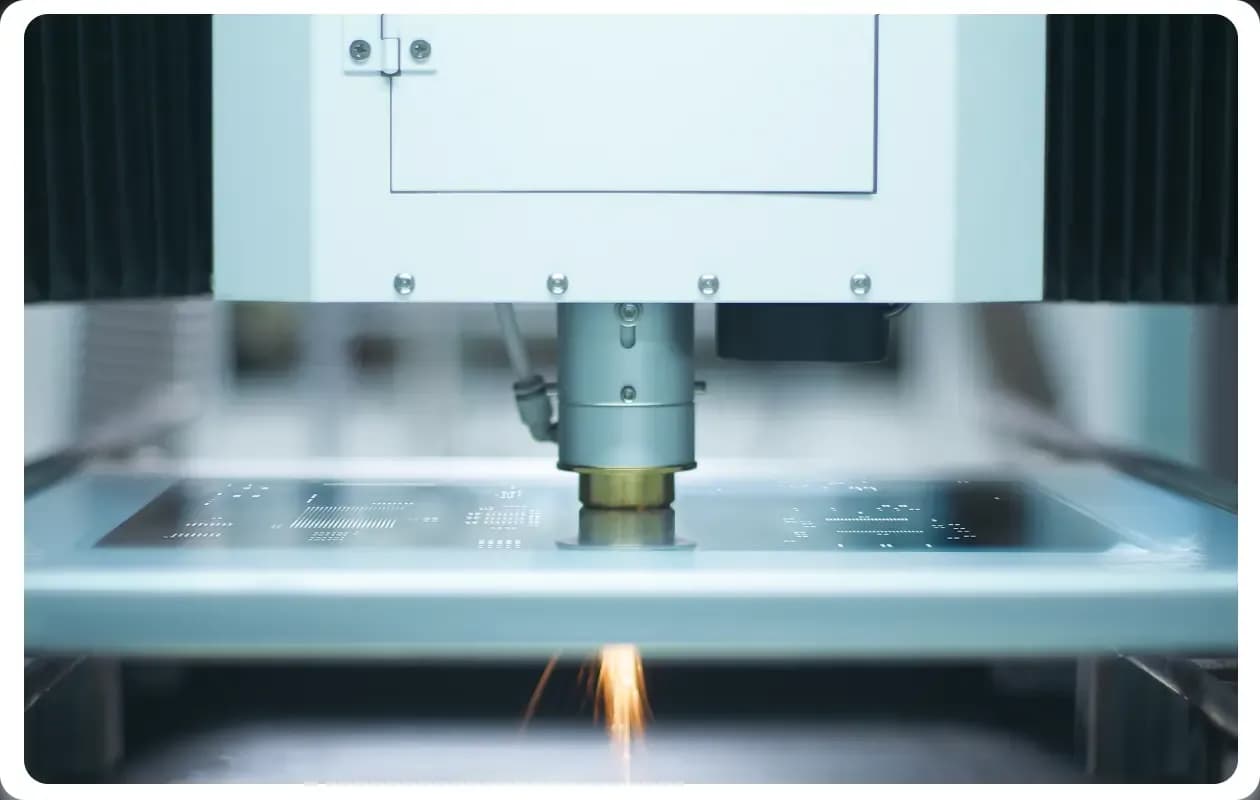

پادراتک PCB برای ساخت شابلون از برش لیزری دقیق استفاده می‌کند و از کاربردهای خمیر لحیم و چسب قرمز در مونتاژ PCB پشتیبانی می‌کند. گزینه‌های سفارشی شامل شابلون قاب‌دار و بدون قاب، Step Stencil، Nano-Coating، Electropolishing و چسب مقاوم در برابر امواج اولتراسونیک هستند.
این قابلیت‌ها به آزادسازی بهتر خمیر لحیم، بهبود نتیجه چاپ SMT و عملکرد مناسب‌تر در PCBهای پرتراکم و مونتاژ ترکیبی کمک می‌کنند.
شابلون‌های نصب سطحی را می‌توان بر اساس نوع قاب و فرایند ساخت و پرداخت سطح دسته‌بندی کرد.
در این دسته‌بندی، شابلون‌ها بر اساس وجود قاب و نحوه نگهداری و پشتیبانی آن‌ها تقسیم می‌شوند.

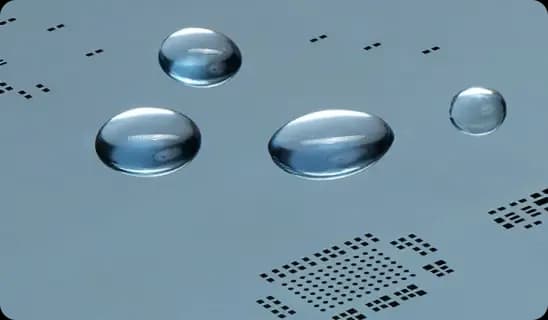

آزادسازی سریع‌تر و یکنواخت‌تر خمیر لحیم و نیاز کمتر به تمیزکاری؛ مناسب BGA، QFN و قطعات Fine-Pitch.

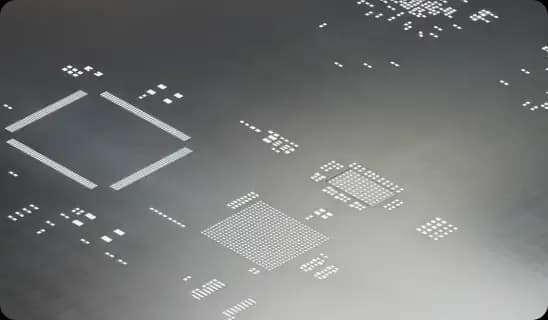

ریزپلیسه‌ها را حذف می‌کند، دیواره دهانه‌ها را صاف می‌کند و آزادسازی خمیر لحیم را بهبود می‌دهد. این پرداخت در کنار Nano-Coating نیز قابل استفاده است.

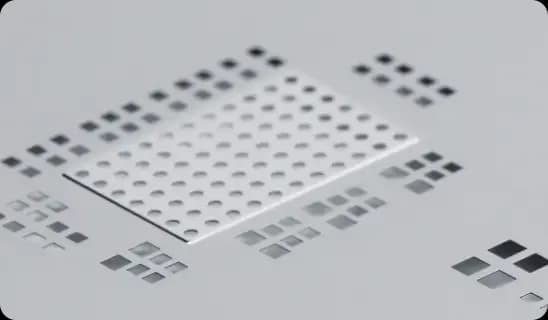

ضخامت‌های متفاوت در بخش‌های مختلف شابلون، اعمال کنترل‌شده خمیر لحیم را برای قطعات Fine-Pitch و پرتراکم ممکن می‌کند.

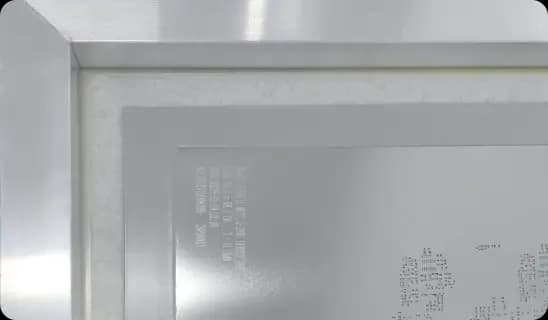

پایداری شابلون قاب‌دار را هنگام چاپ حفظ می‌کند و از لرزش یا جابه‌جایی آن می‌کاهد. این چسب اتصال قوی و مقاومت حرارتی و خوردگی دارد.
| ویژگی‌ها | توانمندی‌ها |
|---|---|
| انواع شابلون | قاب‌دار و بدون قاب |
| جنس شابلون | استیل ضدزنگ 304 HTA |
| حداقل اندازه دهانه | بیشتر از 0.08 mm |
| تلورانس برش | ±0.003 mm |
| تکنولوژی برش | برش لیزری دقیق |
برای جزئیات فنی کامل‌تر، به مشاهده توانایی ساخت شابلون PCB مراجعه کنید.
