سولدر ماسک چیست و چه تأثیری بر طراحی PCB دارد؟
سولدر ماسک بدون شک یکی از مهم‌ترین بخش‌های PCB است.
فهرست مطالب
سولدر ماسک چه کاربردی دارد؟

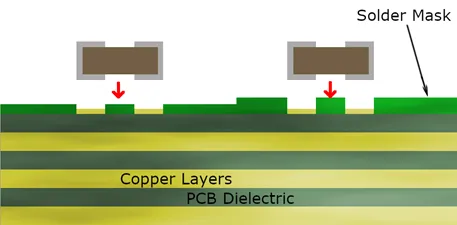

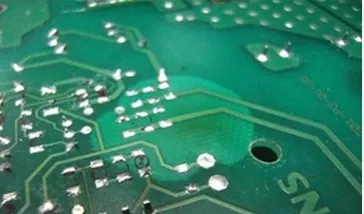

پیش از آنکه وارد جزئیات سولدر ماسک شویم، بهتر است ابتدا هدف و مزایای آن را مشخص کنیم. در اصل، سولدر ماسک یک لایه نازک از مواد پلیمری است که مسیرهای مسی روی PCB را می‌پوشاند و از آن‌ها در برابر عوامل خارجی مانند گردوغبار، رطوبت و حرارت محافظت می‌کند. سولدر ماسک همچنین باعث ایجاد کنتراست بصری میان سیلک‌اسکرین و قطعات روی PCB می‌شود و با این کار بازرسی و تعمیر برد را آسان‌تر می‌کند. علاوه بر این، سولدر ماسک با جلوگیری از حرکت لحیم به نواحی ناخواسته و ایجاد پل یا اتصال کوتاه، قابلیت لحیم‌کاری PCB را بهبود می‌دهد.

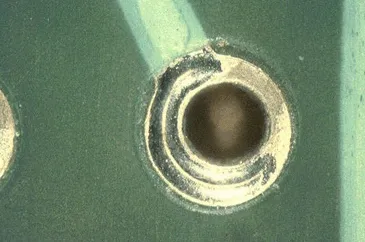

یکی از وظایف اصلی سولدر ماسک، محافظت از مسیرهای مسی در برابر عوامل خارجی و حفظ قابلیت مناسب لحیم‌کاری PCB است. برای مثال، گردوغبار و آلودگی ممکن است روی مسیرهای مسی جمع شوند و رسانایی را کاهش دهند که این موضوع می‌تواند باعث افت سیگنال یا ایجاد نویز شود. رطوبت نیز می‌تواند مسیرهای مسی را دچار خوردگی کرده و باعث تضعیف یا قطع آن‌ها شود که در نهایت به خرابی موقت یا دائمی منجر می‌شود. با اعمال یک لایه سولدر ماسک روی مسیرهای مسی، می‌توان از تأثیر این عوامل خارجی جلوگیری کرد و در عین حال رسانایی و یکپارچگی مسیرها را حفظ نمود.

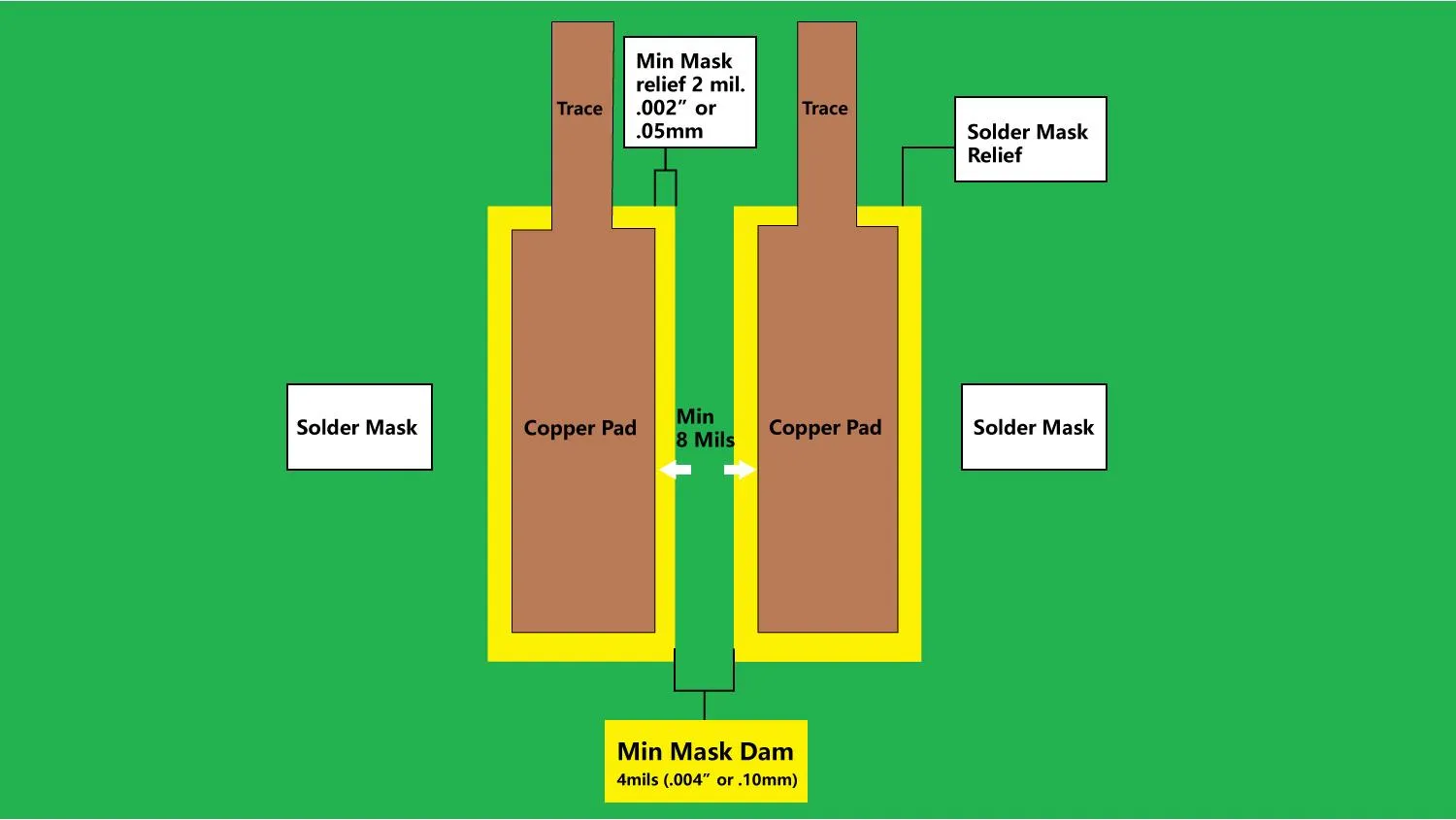

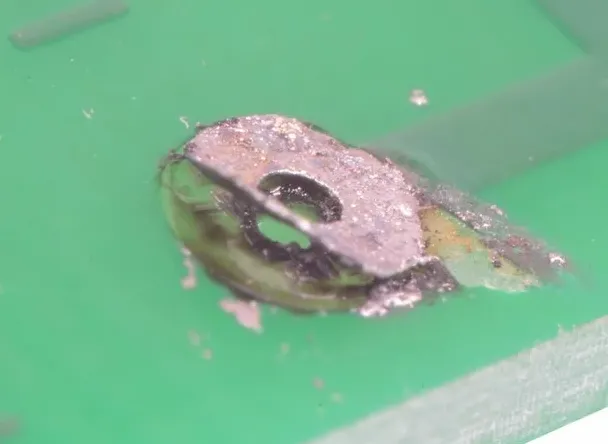

یکی دیگر از وظایف سولدر ماسک، جلوگیری از ایجاد پل لحیم و اتصال کوتاه میان مسیرهای مسی یا پدهای مجاور است. زمانی که لحیم روی یک پد قرار می‌گیرد، تمایل دارد به سمت نواحی با بیشترین تمرکز یا کمترین مقاومت حرارتی حرکت کند و این موضوع ممکن است باعث ایجاد اتصال ناخواسته میان بخش‌های مختلف PCB شود. با استفاده از سولدر ماسک برای مشخص کردن نواحی مجاز و غیرمجاز برای حرکت لحیم، می‌توان از این اتصالات ناخواسته جلوگیری کرد و قابلیت لحیم‌کاری مناسب PCB را تضمین نمود.
سولدر ماسک همچنین باعث ایجاد کنتراست بصری میان سیلک‌اسکرین و قطعات روی PCB می‌شود که می‌تواند در بازرسی و تعمیر مفید باشد. با انتخاب رنگی متضاد برای سولدر ماسک، که در بیشتر موارد سبز یا قرمز است، شناسایی قطعات و بخش‌های مختلف PCB آسان‌تر می‌شود، به‌خصوص در قسمت‌هایی که اجزا روی هم قرار گرفته یا از کنار یکدیگر عبور می‌کنند. این موضوع هنگام عیب‌یابی یا تعمیر PCB می‌تواند در زمان و هزینه صرفه‌جویی کند.
در نهایت، سولدر ماسک با جلوگیری از حرکت لحیم به نواحی ناخواسته و ایجاد پل و اتصال کوتاه، قابلیت لحیم‌کاری PCB را بهبود می‌دهد. بدون سولدر ماسک، مسیرهای مسی و پدها کاملاً بدون محافظ باقی می‌مانند و ممکن است لحیم به‌صورت نامنظم به نقاط مختلف حرکت کرده و باعث ایجاد پل لحیم و اتصال کوتاه شود. با اعمال یک لایه سولدر ماسک، سطحی یکنواخت ایجاد می‌شود که فرایند لحیم‌کاری را آسان‌تر کرده و میزان ایجاد پل‌ها و اتصال‌های ناخواسته بین بخش‌های مختلف را کاهش می‌دهد.
