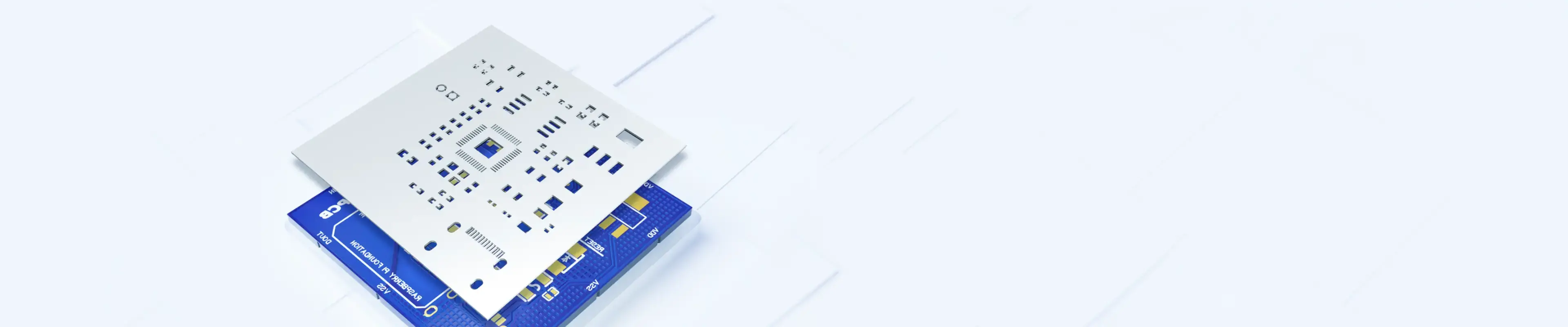

قابلیت‌های ساخت SMT Stencil

خدمات ساخت سفارشی شابلون SMT در پادراتک PCB شامل شابلون‌های خمیر لحیم برش لیزری، شابلون چسب SMD، شابلون‌های قاب دار، بدون قاب و Step Stencil است. همچنین گزینه‌های Electropolishing و Nano-Coating نیز قابل ارائه هستند.

سفارش PCB

مشخصات SMT Stencil

ویژگی‌ها	قابلیت ها
انواع Stencil	قاب‌دار و بدون قاب
ماده Stencil	استیل ضدزنگ 304 HTA
حداقل اندازه دهانه شابلون (Minimum Aperture Size)	0.08mm
تلورانس برش	±0.003mm
تکنولوژی برش	برش دقیق لیزری
فرمت فایل Stencil	Gerber files (with solder paste layers), DXF
ضخامت	ضخامت استاندارد (بدون هزینه اضافی): 0.10mm، 0.12mm، 0.15mm، 0.18mm، 0.20mmضخامت خاص (با هزینه اضافی): 0.03mm، 0.04mm، 0.05mm، 0.06mm، 0.08mm، 0.25mm، 0.3mm، 0.4mm، 0.5mm.
ابعاد	بدون قاب:ابعاد استاندارد: 280x380mm - 700x600mmابعاد سفارشی: امکان انتخاب ابعاد سفارشی در بازه 650x580mm وجود دارد.با قاب:حداقل: 400x300 (ناحیه قابل استفاده: 240x140mm)حداکثر ابعاد مربعی: 736x736mm (ناحیه قابل استفاده: 500x500mm)حداکثر ابعاد مستطیلی: 1500x500mm (ناحیه قابل استفاده: 1300x320mm)نکته:ناحیه قابل استفاده، محدوده‌ای است که دهانه‌های شابلون (Apertures) می‌توانند در آن ایجاد شوند.
پوشش نانو	برای تمام انواع stencil موجود است.
استپ استنسیل (Step Stencil)	فقط برای شابلون‌های قاب دار قابل ارائه است.
چسب مقاوم در برابر امواج اولتراسونیک	فقط برای شابلون‌های قاب دار قابل ارائه است.
سمت شابلون (Stencil Side)	4 گزینه:1. فقط سمت بالا2. فقط سمت پایین3. بالا + پایین (روی یک شابلون)4. بالا + پایین (روی شابلون‌های جداگانه)
نوع فرایند ساخت شابلون	2 گزینه:1. شابلون خمیر لحیم2. شابلون چسب قرمز
فرایند پولیش کاری	3 گزینه:1. سنباده کاری2. پولیش شیمیایی با اچ3. الکتروپولیش (مناسب برای ICهایی با گام پایه کمتر از 0.5mm و پکیج‌های BGA)
فیدوشیال ها (Fiducials)	3 گزینه:1. بدون Fiducial2. اچ کامل3. اچ نیمه‌عمق
بسته بندی شابلون	بدون قاب:کمتر از 250x250mm: در یک کیسه پلاستیکی قرار گرفته و داخل جعبه مخصوص حمل هوایی بسته‌بندی می‌شود.بیشتر از 250x250mm: در جعبه مقوایی بسته بندی شده و با تخته‌های چوبی مهار می‌شود.قاب دار:در جعبه بسته بندی شده و با تخته‌های چوبی مهار می‌شود.
