انتخاب پوشش سطح مناسب برای PCB: مروری بر OSP، ENIG، HASL، غوطه وری قلع و غوطه وری نقره

بردهای مدار چاپی (PCB) از اجزای ضروری در ساخت تجهیزات الکترونیکی، از تلفن‌های هوشمند گرفته تا ماشین‌آلات صنعتی، هستند. یک PCB از زیرلایه، مسیرهای مسی، سولدر ماسک و پوشش سطح تشکیل می‌شود. پوشش سطح، لایه‌ای نازک از فلز است که روی بخش‌های مسی PCB اعمال می‌شود و هم از مس محافظت می‌کند و هم فرایند لحیم‌کاری قطعات الکترونیکی را تسهیل می‌کند.

انتخاب پوشش سطح مناسب برای عملکرد و قابلیت اطمینان PCB اهمیت زیادی دارد. نوع پوشش سطح می‌تواند از جنبه‌های مختلفی مانند مقاومت در برابر خوردگی، قابلیت لحیم‌کاری و ویژگی‌های الکتریکی بر عملکرد PCB تأثیر بگذارد. همچنین هر نوع پوشش سطح دارای مزایا و معایب خاص خود است، بنابراین شناخت ویژگی‌های هر یک اهمیت زیادی دارد.

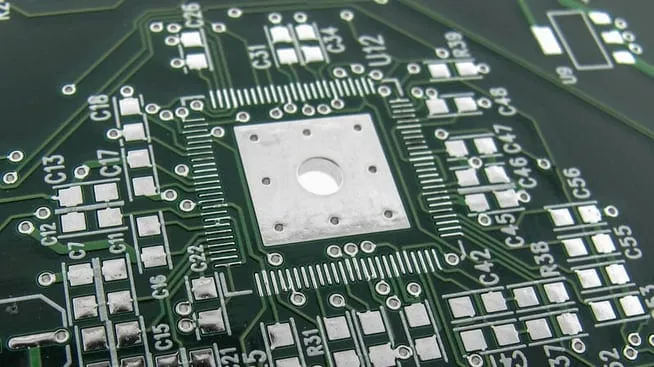

HASL یکی از رایج‌ترین پوشش‌های سطح در تولید PCB است. در این فرایند، مسیرهای مسی با لایه‌ای از لحیم مذاب پوشانده می‌شوند و سپس با استفاده از هوای گرم سطح آن یکنواخت می‌شود. نتیجه این فرایند، سطحی صاف و نسبتاً یکنواخت است که لحیم‌کاری روی آن به‌راحتی انجام می‌شود.

مزایا:

• مقرون‌به‌صرفه
• اجرای آسان
• مناسب برای قطعات Through-Hole
• قابلیت تعمیر و بازکاری آسان

معایب:

• سطح کاملا یکنواخت نیست
• برای قطعات با گام پایه ریز مناسب نیست
• HASL با الزامات RoHS سازگار نیست

کاربردها:

• لوازم الکترونیکی مصرفی
• ماشین‌آلات صنعتی
• الکترونیک خودرو

ENIG (نیکل شیمیایی و غوطه‌وری طلا)

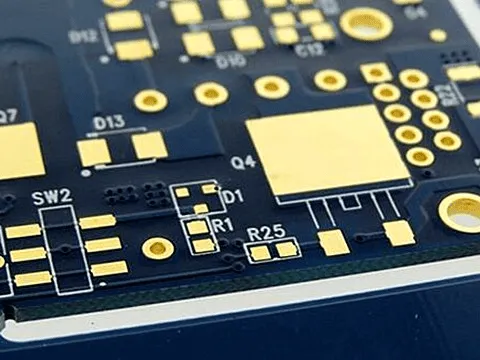

ENIG نوعی پوشش سطح است که در آن ابتدا یک لایه نازک نیکل روی بخش‌های مسی بدون پوشش قرار می‌گیرد و سپس لایه‌ای از طلا روی آن اعمال می‌شود. لایه نیکل به‌عنوان مانعی برای جلوگیری از نفوذ مس به لایه طلا عمل می‌کند و لایه طلا نیز قابلیت لحیم‌کاری و مقاومت بسیار خوبی در برابر خوردگی فراهم می‌کند.

مزایا:

• قابلیت لحیم‌کاری بسیار خوب
• مناسب برای قطعات با گام پایه ریز
• ویژگی‌های الکتریکی مناسب
• سازگار با RoHS

معایب:

• هزینه بالا
• قابلیت بازکاری محدود
• برای کاربردهای با دمای بالا مناسب نیست

کاربردها:

• هوافضا
• تجهیزات پزشکی
• مخابرات

OSP (پوشش آلی محافظ لحیم‌پذیری)

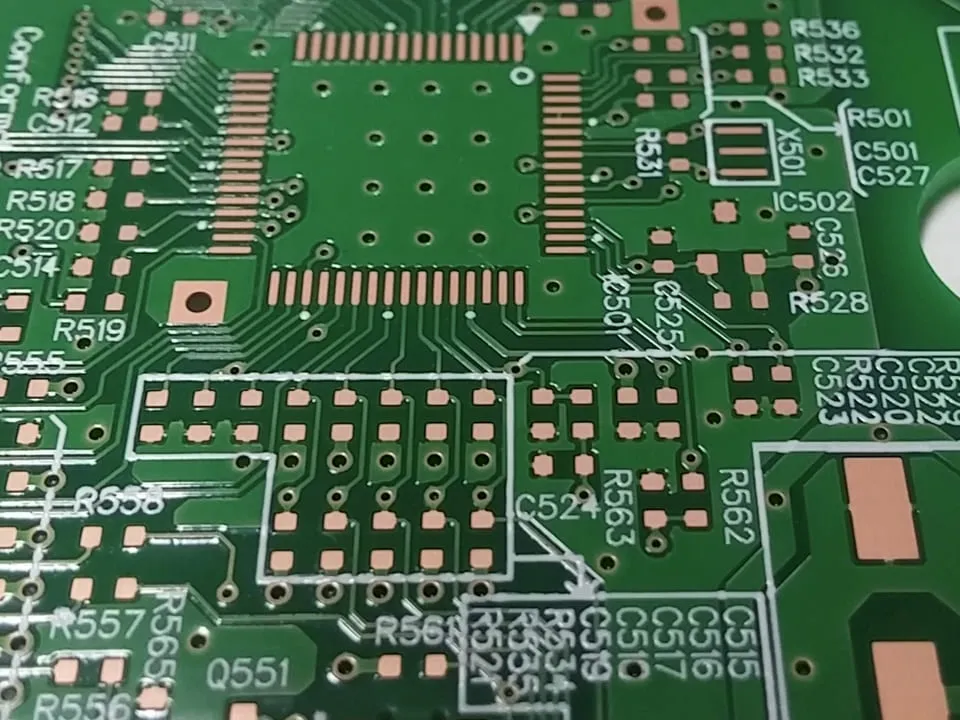

OSP نوعی پوشش سطح است که در آن یک لایه نازک از مواد آلی روی مسیرهای مسی قرار می‌گیرد. این ماده آلی به‌عنوان یک لایه محافظ عمل کرده، از اکسید شدن مس جلوگیری می‌کند و قابلیت لحیم‌کاری را حفظ می‌کند.

مزایا:

• مقرون‌به‌صرفه
• مناسب برای قطعات با گام پایه ریز
• بدون سرب و سازگار با RoHS
• دوستدار محیط زیست

معایب:

• عمر انبارداری محدود
• مقاومت پایین در برابر سایش
• مقاومت حرارتی محدود

کاربردها:

• لوازم الکترونیکی مصرفی
• الکترونیک خودرو
• سیستم‌های کنترل صنعتی

قلع غوطه وری (Immersion Tin)

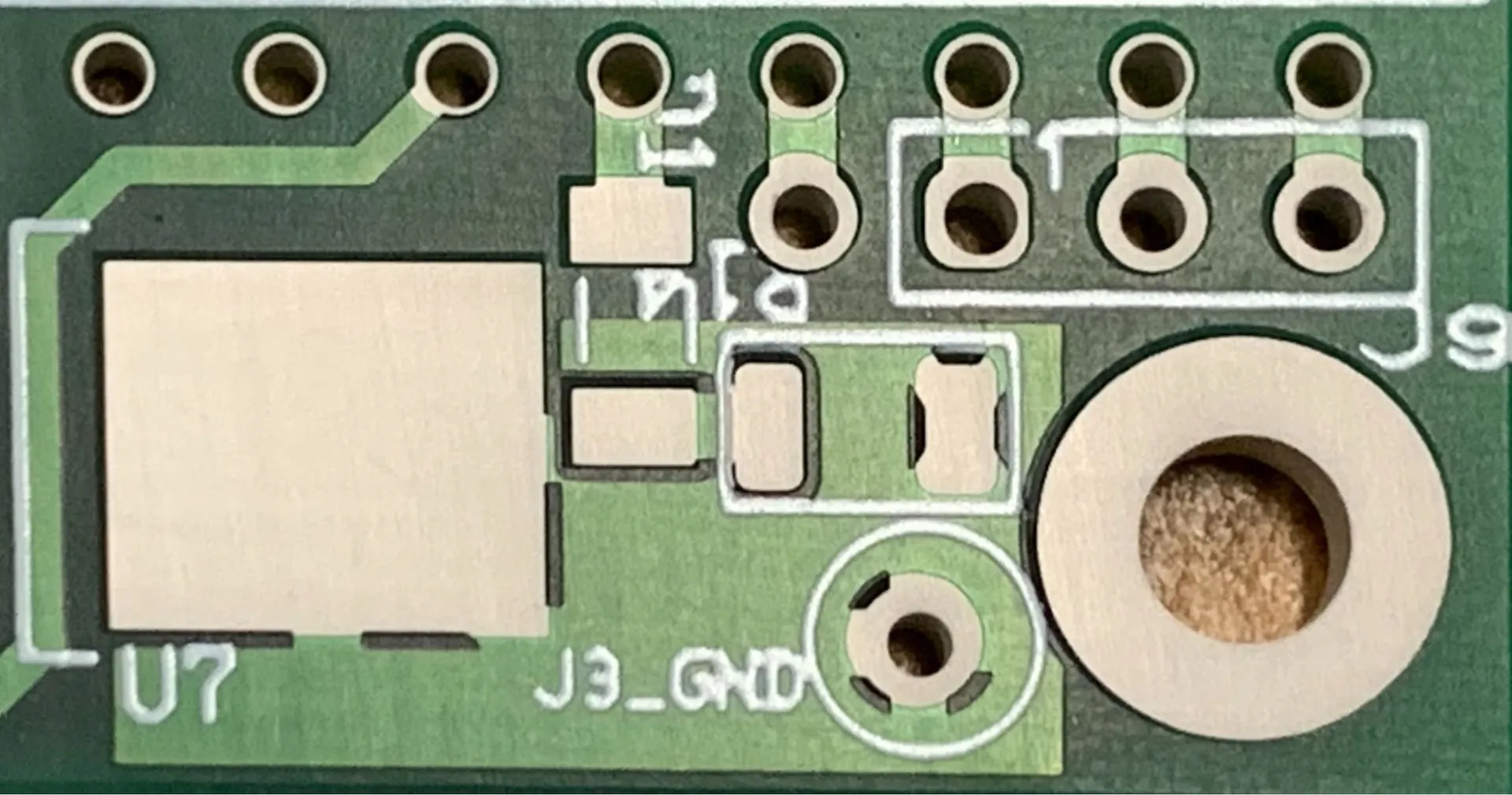

قلع غوطه‌وری نوعی پوشش سطح است که در آن یک لایه نازک قلع روی مسیرهای مسی قرار می‌گیرد. در این فرایند، لایه قلع از طریق یک واکنش شیمیایی ایجاد می‌شود و سطحی صاف و یکنواخت به وجود می‌آورد.

مزایا:

• مناسب برای قطعات با گام پایه ریز
• ویژگی‌های الکتریکی مناسب
• سازگار با RoHS
• مقاومت حرارتی مناسب

معایب:

• عمر انبارداری محدود
• مقاومت پایین در برابر سایش
• قابلیت بازکاری محدود

کاربردها:

• لوازم الکترونیکی مصرفی
• ماشین‌آلات صنعتی
• الکترونیک خودرو

نقره غوطه‌وری (Immersion Silver)

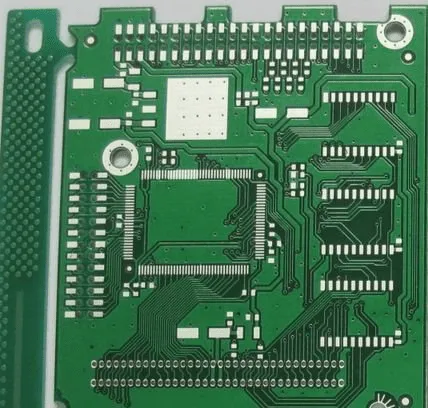

نقره غوطه‌وری نوعی پوشش سطح است که در آن یک لایه نازک نقره روی مسیرهای مسی قرار می‌گیرد. این فرایند نیز با استفاده از یک واکنش شیمیایی انجام می‌شود و در نتیجه سطحی صاف و یکنواخت ایجاد می‌کند.

مزایا:

• قابلیت لحیم‌کاری بسیار خوب
• مناسب برای قطعات با گام پایه ریز
• ویژگی‌های الکتریکی مناسب
• سازگار با RoHS

معایب:

• هزینه بالا
• عمر انبارداری محدود
• قابلیت بازکاری محدود

کاربردها:

• هوافضا و صنایع دفاعی
• تجهیزات پزشکی
• مخابرات

HASL گزینه‌ای مقرون به صرفه و مناسب برای قطعات Through-Hole است، اما برای قطعات با گام پایه ریز انتخاب مناسبی نیست. ENIG قابلیت لحیم کاری و ویژگی‌های الکتریکی بسیار خوبی ارائه می‌دهد، اما هزینه بیشتری دارد و برای کاربردهای با دمای بالا مناسب نیست. OSP گزینه‌ای مقرون به صرفه و دوستدار محیط زیست است، اما مقاومت حرارتی محدودی دارد. قلع غوطه وری ویژگی های الکتریکی و حرارتی مناسبی ارائه می‌دهد، اما عمر انبارداری و قابلیت بازکاری آن محدود است. نقره غوطه‌وری نیز قابلیت لحیم کاری و ویژگی‌های الکتریکی بسیار خوبی دارد، اما هزینه بالاتر و عمر انبارداری و قابلیت بازکاری محدودی دارد.

با درک تفاوت میان این پنج نوع پوشش سطح، می‌توانید بر اساس نیازهای مشخص خود مانند هزینه، الزامات زیست‌محیطی، قابلیت لحیم‌کاری و ویژگی‌های حرارتی و الکتریکی، انتخاب آگاهانه‌تری داشته باشید.

در نهایت، انتخاب پوشش سطح مناسب نقش مهمی در قابلیت اطمینان بلندمدت و عملکرد تجهیزات الکترونیکی دارد. با در نظر گرفتن عوامل کلیدی و بررسی مزایا و معایب هر گزینه، می‌توانید اطمینان حاصل کنید که PCB نهایی با الزامات کاربرد مورد نظر شما مطابقت دارد.
