PCB انعطافپذیر یا Flexible PCB که با نام‌های Flex PCB یا FPC نیز شناخته می‌شوند، نوعی برد مدار چاپی است که می‌تواند بدون آسیب دیدگی خم، تا و پیچیده شود. برخلاف بردهای سخت، PCBهای انعطافپذیر برای سازگاری با فضاهای محدود و محیط‌های دینامیکی طراحی شده‌اند و به همین دلیل گزینه ای ایده آل برای تجهیزات الکترونیکی فشرده، سبک و قابل‌حمل محسوب می‌شوند.
PCBهای صلب معمولاً بر پایه زیرلایه FR4 ساخته می‌شوند که ساختاری سخت و غیرقابل‌انعطاف دارند و سازگاری آن‌ها با فضاهای محدود کمتر است. در مقابل، PCBهای انعطافپذیر از زیرلایه های Polyimide استفاده میکنند که امکان خم شدن و پیچش برد را بدون آسیب فراهم می‌سازد. لایه‌های مسی رسانا وظیفه انتقال سیگنال‌ها را بر عهده دارند، در حالی که Coverlay یا پوشش‌های محافظ، دوام و مقاومت برد را افزایش می‌دهند.
به لطف این انعطاف‌پذیری، FPCها فضای کمتری اشغال میکنند، مقاومت بهتری در برابر لرزش دارند و امکان پیاده‌سازی طراحی‌ها و مونتاژهای سه‌بعدی را فراهم میکنند، قابلیت‌هایی که دستیابی به آن‌ها با PCBهای صلب بسیار دشوار یا غیرممکن است.

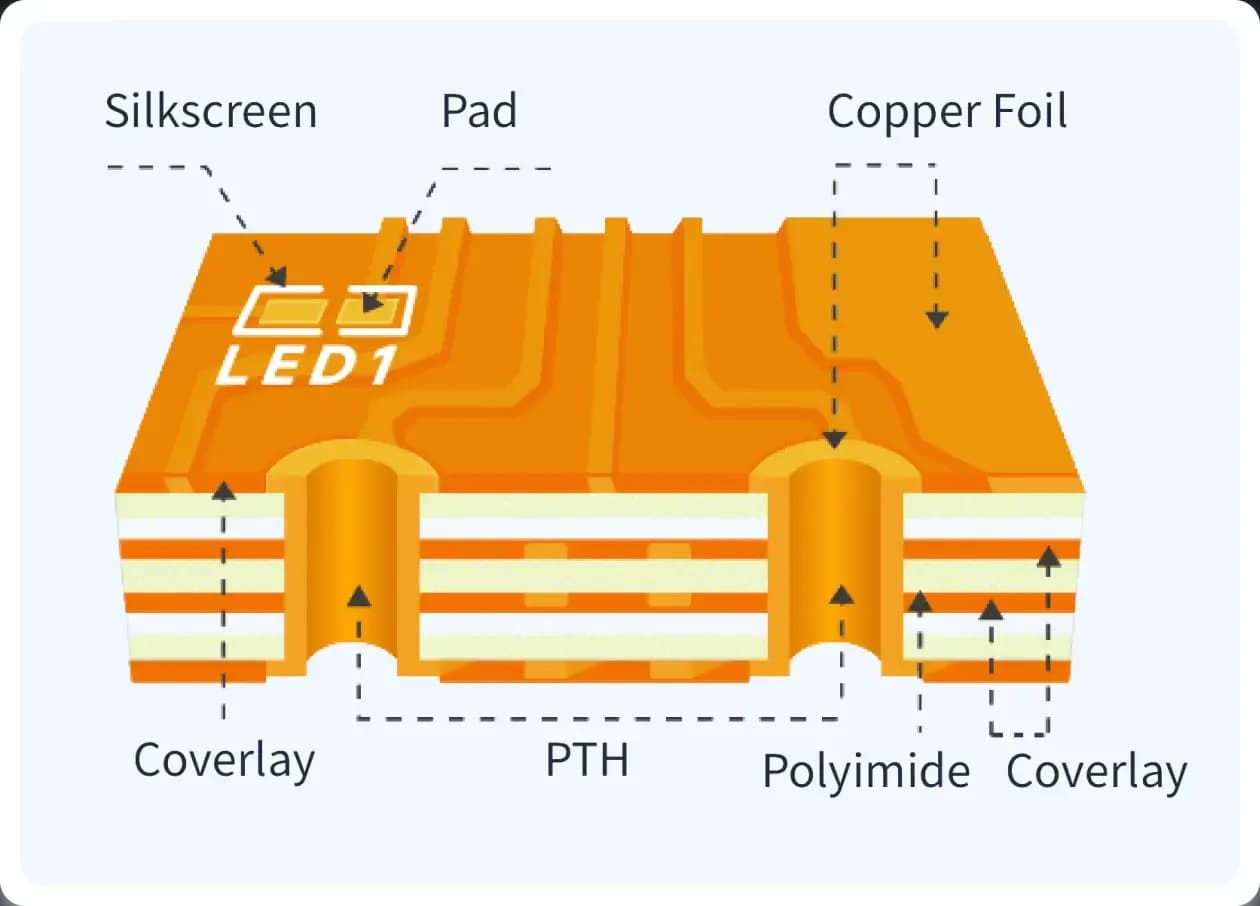

ساختار PCB انعطافپذیر بر پایه زیرلایه‌های نازک و قابل خم شدن مانند پلی‌ایمید (PI) یا PET شکل می‌گیرد که انعطاف پذیری مکانیکی و مقاومت حرارتی مناسبی فراهم میکنند. فویل مسی روی این زیرلایه لمینت می‌شود تا مسیرهای رسانا را تشکیل دهد و Coverlay یا Solder Mask نیز برای محافظت از مدار مورد استفاده قرار می‌گیرند. بسته به نوع کاربرد، می‌توان در برخی نواحی از Stiffener استفاده کرد تا محل کانکتورها یا نقاط نصب تقویت شوند، بدون آنکه انعطاف پذیری کلی برد به طور قابل توجهی کاهش یابد. PCBهای انعطافپذیر، انعطاف پذیری مکانیکی را با قابلیت اطمینان الکتریکی ترکیب میکنند. این بردها میتوانند برای قرارگیری در تجهیزات فشرده یا دارای شکلهای نامنظم، خم، تا یا پیچیده شوند و در عین حال عملکرد الکتریکی پایداری را حفظ کنند.
PCBهای انعطافپذیر بسیار نازک و سبک هستند و در سیستم‌هایی که با محدودیت فضا مواجه اند، نیاز به سیم‌ها و کابل‌های حجیم را کاهش می‌دهند. این ویژگی امکان طراحی دستگاه های کوچک تر، سبک تر و فشرده تر را فراهم می‌کند.
PCBهای انعطافپذیر از مقاومت بالایی در برابر خم شدن‌های مکرر برخوردارند و برای کاربردهایی که نیاز به انعطاف و حرکت مداوم دارند مناسب هستند. همچنین به دلیل پایداری حرارتی مناسب، FPCها در محیط هایی که در معرض تنش مکانیکی، لرزش و تغییرات حرارتی قرار دارند، عملکرد قابل اعتمادی ارائه می‌دهند.
ضخامت کمتر PCBهای انعطافپذیر باعث کاهش فاصله بین لایه‌ها و کوتاه تر شدن مسیر بازگشت جریان به زمین می‌شود. این موضوع می‌تواند تداخل متقابل (Crosstalk) را کاهش داده و یکپارچگی سیگنال (Signal Integrity) را در طراحی های پرسرعت بهبود دهد.

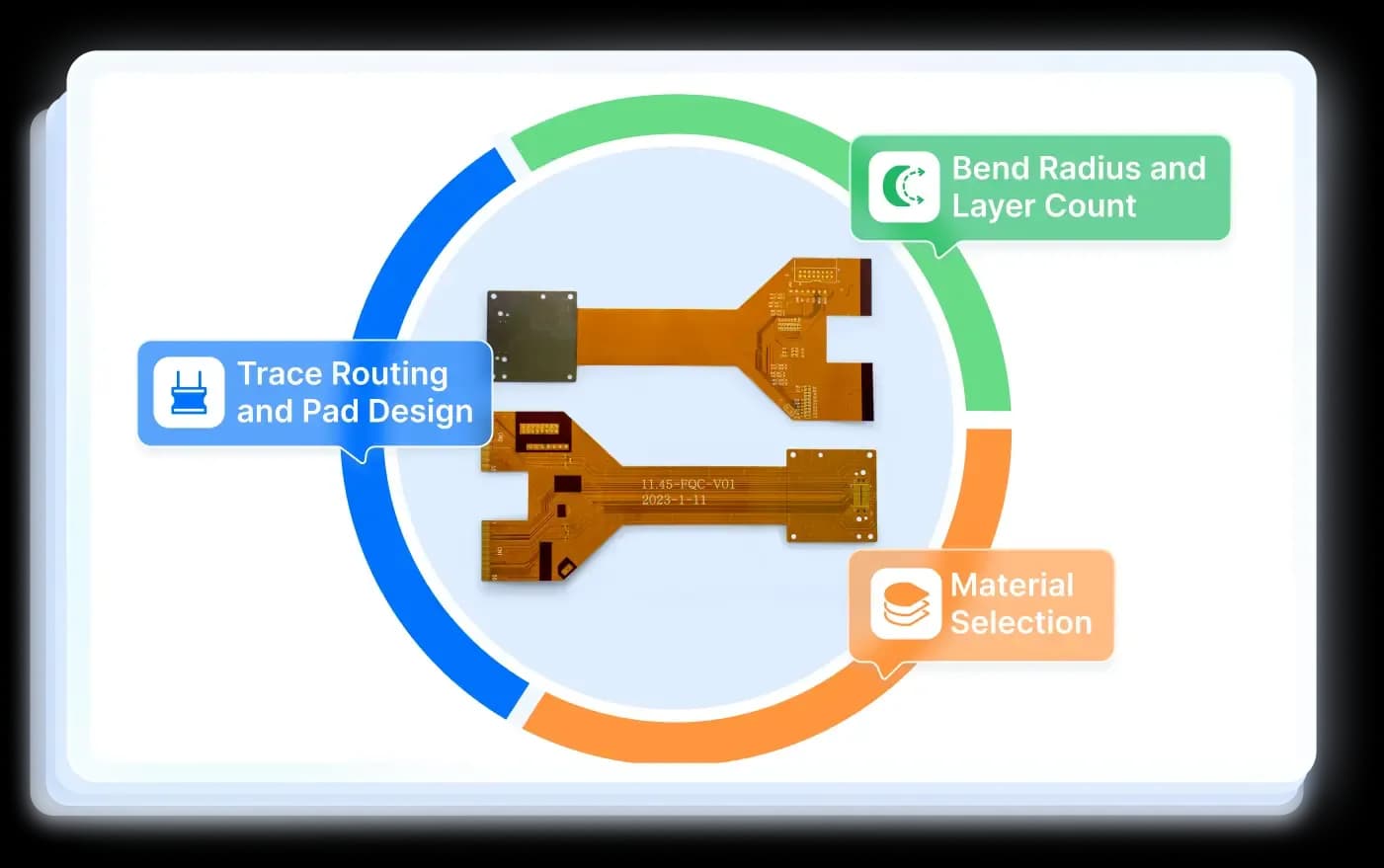

حداقل شعاع خمش (Bend Radius) مشخص می‌کند که یک PCB انعطافپذیر تا چه اندازه می‌تواند بدون ایجاد ترک یا جداشدن لایه‌ها خم شود. این پارامتر به تعداد لایه‌ها و نوع مواد مورد استفاده بستگی دارد. به‌طور کلی، افزایش تعداد لایه‌ها انعطاف پذیری برد را کاهش می‌دهد؛ بنابراین در طراحی‌هایی که نیاز به خم شدن مکرر دارند، بهتر است تعداد لایه‌ها تا حد امکان کاهش یابد.
پلی‌ایمید (PI) به دلیل مقاومت حرارتی بالا و دوام مکانیکی مناسب، رایج ترین ماده مورد استفاده در PCBهای انعطافپذیر است. توانایی تحمل دماهای بالا باعث می‌شود فرایند لحیم کاری قطعات با اطمینان بیشتری انجام شود. پلیاستر (PET) گزینه ای مقرون به صرفه تر است و برای تجهیزات ارزان قیمت یا یک بارمصرف مناسب است. با این حال، مقاومت حرارتی پایین تری دارد و برای کاربردهایی که نیاز به لحیم کاری مکرر دارند، گزینه ایده آلی محسوب نمیشود.
برای افزایش قابلیت اطمینان مکانیکی، معمولاً از مسیرهای منحنی، ویاهای جابهجا (Staggered Vias) و پدهای قطرهای (Teardrop Pads) استفاده می‌شود. این روشها به کاهش تمرکز تنش کمک میکنند، احتمال ایجاد ترک را کاهش می‌دهند و دوام بلندمدت PCB انعطافپذیر را افزایش می‌دهند.
PCBهای انعطافپذیر به طور گسترده در گوشی‌های هوشمند، تجهیزات پوشیدنی و لپ‌تاپ‌ها استفاده می‌شوند تا فضای کمتری اشغال شده و امکان طراحی محصولات بسیار باریک فراهم شود. FPCها با امکان اتصال قطعات در فضاهای محدود، طراحی دستگاه‌های کوچک، سبک و فشرده را ممکن میکنند.
در تجهیزات پزشکی، وزن کم و قابلیت اطمینان بالا اهمیت زیادی دارد. FPCها معمولاً در ضربان سازهای قلب، سمعک‌ها و تجهیزات تشخیصی مورد استفاده قرار می گیرند. قابلیت خم شدن و انعطاف پذیری آن‌ها باعث می‌شود بتوانند حرکات طبیعی بدن را بدون افت عملکرد تحمل کنند.
از خودروهای برقی گرفته تا سیستم‌های صوتی داخل خودرو، FPCها نقش مهمی ایفا میکنند. برخلاف بردهای صلب که ممکن است در برابر لرزش آسیب پذیر باشند، PCBهای انعطاف پذیر توانایی تحمل حرارت، لرزش و تنش‌های مکانیکی را دارند و به همین دلیل برای حسگرها و سیستم‌های کنترلی گزینه ای مناسب هستند.
در صنایع هوافضا و هوانوردی، کاهش وزن اهمیت بسیار زیادی دارد. FPCها در ماهواره‌ها، سامانه های اویونیک و سایر تجهیزات پروازی استفاده می‌شوند، زیرا ساختار سبک آن‌ها به کاهش هزینه پرتاب و بهبود بهره وری سوخت کمک می‌کند، بدون آنکه قابلیت اطمینان سیستم کاهش یابد.
| ویژگی ها | توانمندی ها |
|---|---|
| حداقل ابعاد | بدون محدودیت |
| بیشترین ابعاد | Regular: 234 × 490mm Absolute limit: 250 × 600mm with edge rails |
| حد مجاز خطا ابعادی | ±0.1mm/±0.05mm |
| رنگ Coverlay | Yellow / Black / White/ Transparent |
| پوشش نهایی | ENIG. Thickness: 1u" / 2u" |
| حداقل قطر/سایز Via | ①Regular: 0.15mm/0.35mm ②Extreme: 0.10mm/0.3mm |
| حداقل عرض مجاز برای شیارهای آبکاری شده | 0.5 mm |
| حداقل عرض مجاز برای شیارهای غیرآبکاری شده | بدون محدودیت |
| حلقه مسی در سوراخ های متصل دار (Annular Ring for PTH) | ≥ 0.25 mm. Absolute limit: 0.18mm |
| حداقل عرض/فاصله مسیرها | ① 12μm (1/3oz) copper: 3/3mil (absolute limit 2/2mil) ② 18μm (0.5oz) copper: 3.5/3.5mil ③ 35μm (1oz) copper: 4/4mil |
| ماده استفنیفر یا تقویت‌کننده (Stiffener Material) | PI (0.1mm, 0.15mm, 0.20mm, 0.225mm, 0.25mm) FR4 (0.1mm, 0.2mm, 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm) Stainless Steel (0.1mm, 0.2mm, 0.3mm) 3M Tape (tesa8854, 3M9077, 3M468) |
برای جزئیات فنی کامل‌تر، به مشاهده توانایی ساخت PCB انعطافپذیر مراجعه کنید.
