نکات مهم برای طراحی موفق PCB: دستورالعمل‌ها و بهترین روش‌ها
با اصول طراحی PCB Layout، جانمایی قطعات، مسیریابی ترک‌ها، یکپارچگی سیگنال، مدیریت حرارتی و نکات مهم برای طراحی قابل اعتماد PCB آشنا شوید.
فهرست مطالب

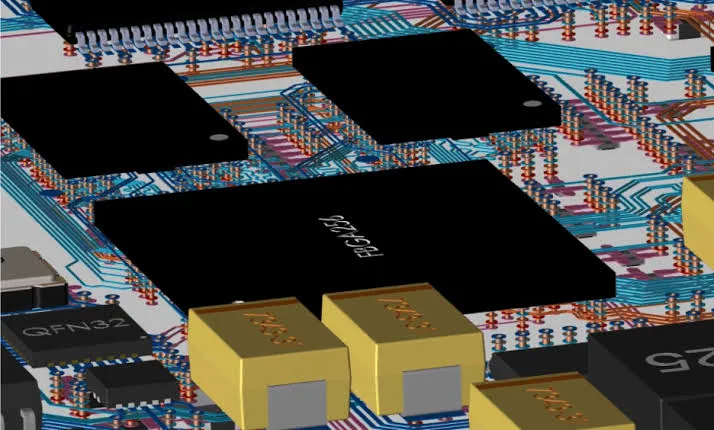

چیدمان برد مدار چاپی یا PCB یکی از مراحل بسیار مهم در طراحی و توسعه مدارهای الکترونیکی است. یک PCB با چیدمان مناسب می‌تواند عملکرد و کارایی بهینه یک دستگاه الکترونیکی را تضمین کند. طراحی PCB شامل جانمایی قطعات روی برد و مسیریابی اتصالات الکتریکی میان آن‌هاست. هنگام طراحی PCB، باید عوامل مختلفی مانند یکپارچگی سیگنال، مدیریت حرارتی و تداخل الکترومغناطیسی یا EMI در نظر گرفته شوند.
در این مقاله، مروری بر طراحی چیدمان PCB، شامل دستورالعمل‌ها و بهترین روش‌ها خواهیم داشت. همچنین اهمیت طراحی PCB و تأثیر آن بر عملکرد کلی تجهیزات الکترونیکی را بررسی می‌کنیم. علاوه بر این، نرم‌افزارهای رایگان طراحی PCB، مراحل ایجاد یک PCB Layout و مزایای برون‌سپاری خدمات طراحی PCB را بررسی خواهیم کرد.
با رعایت دستورالعمل‌ها و بهترین روش‌های طراحی PCB، طراحان می‌توانند اطمینان حاصل کنند که چیدمان برد از نظر عملکرد، قابلیت اطمینان و قابلیت تولید بهینه شده است.
دستورالعمل‌های طراحی PCB
دستورالعمل‌های طراحی PCB مجموعه‌ای از قوانین و بهترین روش‌هایی هستند که طراحان برای بهینه‌سازی عملکرد، قابلیت اطمینان و قابلیت تولید PCB رعایت می‌کنند. این دستورالعمل‌ها به طراحان کمک می‌کنند از اشتباهات رایج جلوگیری کرده و اطمینان حاصل کنند که طراحی PCB با مشخصات مورد نظر مطابقت دارد. در این بخش، برخی از مهم‌ترین دستورالعمل‌های طراحی PCB را بررسی می‌کنیم.
جانمایی قطعات
جانمایی قطعات یکی از مهم‌ترین بخش‌های طراحی PCB است. قرار دادن قطعات در موقعیت مناسب می‌تواند به کاهش نویز، بهبود یکپارچگی سیگنال و بهینه‌سازی مدیریت حرارتی کمک کند. برخی از دستورالعمل‌های مهم برای جانمایی قطعات عبارت‌اند از:
- قطعات را بر اساس عملکرد و اهمیت آن‌ها جانمایی کنید.
- قطعات مرتبط را در کنار یکدیگر قرار دهید.
- قطعات پرسرعت را نزدیک یکدیگر قرار دهید.
- قطعات تولیدکننده حرارت را از قطعات حساس دور نگه دارید.
- برای کاهش هزینه‌های تولید، تا حد امکان قطعات را در یک سمت برد قرار دهید.
مسیریابی ترک‌ها
مسیریابی ترک‌ها شامل ایجاد مسیرهای الکتریکی بین قطعات روی PCB است. مسیریابی صحیح برای حفظ یکپارچگی سیگنال، کاهش نویز و بهینه‌سازی مدیریت حرارتی اهمیت زیادی دارد. برخی از دستورالعمل‌های مهم برای مسیریابی عبارت‌اند از:
- تا حد امکان از مسیرهای کوتاه و مستقیم استفاده کنید.
- تا حد امکان عرض ترک‌ها را بیشتر در نظر بگیرید تا مقاومت و تولید حرارت کاهش یابد.
- صفحات زمین و تغذیه را نزدیک ترک‌های پرسرعت قرار دهید.
- برای سیگنال‌های پرسرعت از زوج‌های تفاضلی یا Differential Pair استفاده کنید.
- برای کاهش نویز، از عبور یا تقاطع نامناسب ترک‌ها خودداری کنید.
یکپارچگی سیگنال
یکپارچگی سیگنال یکی از ملاحظات بسیار مهم در طراحی PCB است. ضعف در یکپارچگی سیگنال می‌تواند باعث اعوجاج سیگنال، افت سیگنال و تداخل الکترومغناطیسی یا EMI شود. برخی از دستورالعمل‌های مهم برای حفظ یکپارچگی سیگنال عبارت‌اند از:
- برای سیگنال‌های پرسرعت از ترک‌های با امپدانس کنترل‌شده استفاده کنید.
- طول ترک‌های پرسرعت را به حداقل برسانید.
- برای فیلتر کردن نویز از خازن‌های Decoupling استفاده کنید.
- صفحات زمین و تغذیه را نزدیک ترک‌های پرسرعت قرار دهید.
- برای سیگنال‌های پرسرعت از Differential Pair استفاده کنید.
مدیریت حرارتی
مدیریت حرارتی برای تضمین قابلیت اطمینان و طول عمر تجهیزات الکترونیکی اهمیت زیادی دارد. مدیریت حرارتی ضعیف می‌تواند باعث افزایش بیش از حد دما و خرابی زودهنگام قطعات شود. برخی از دستورالعمل‌های مهم برای مدیریت حرارتی عبارت‌اند از:
- قطعات تولیدکننده حرارت را از قطعات حساس دور نگه دارید.
- برای دفع حرارت از نواحی مسی یا Copper Pour استفاده کنید.
- برای بهبود دفع حرارت از هیت‌سینک یا Thermal Via استفاده کنید.
- از قرار دادن قطعات در نواحی با جریان هوای ضعیف خودداری کنید.
- اطمینان حاصل کنید که طراحی PCB فضای کافی برای قطعات و تجهیزات خنک‌کننده فراهم می‌کند.
