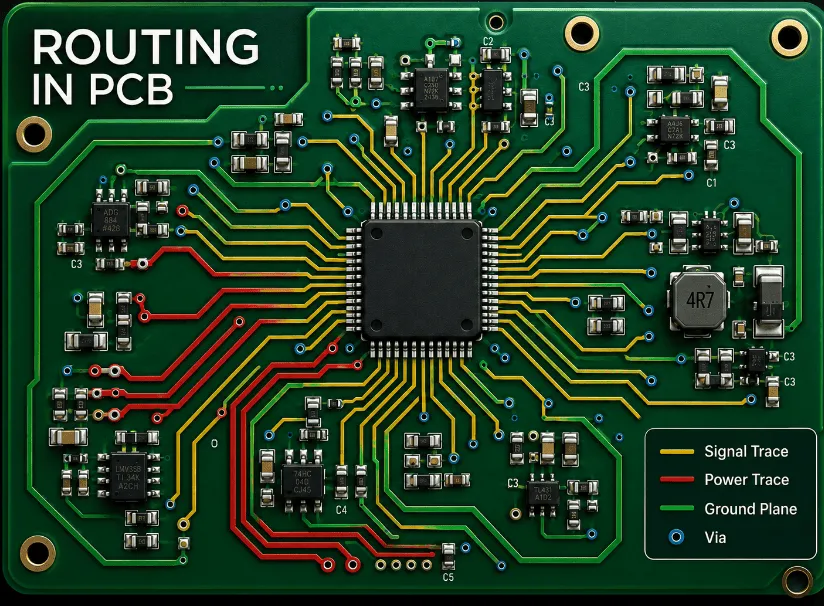

تسلط بر تکنیک‌های مسیریابی PCB برای طراحی و عملکرد بهینه مدار

طراحی مدار و چیدمان

مسیریابی PCB با یک رویکرد مناسب در طراحی مدار و چیدمان آغاز می‌شود. یک طراحی مدار دقیق و حساب‌شده، پایه اصلی یک مسیریابی مؤثر است و کمک می‌کند تمام قطعات به شکلی قرار گیرند که طول ترک‌ها به حداقل رسیده و میزان تداخل کاهش یابد. طراحی Layout شامل جانمایی دقیق قطعات برای تسهیل مسیریابی و ایجاد مسیرهای سیگنال بهینه است. رعایت اصول مناسب مانند گروه‌بندی قطعات مرتبط، بهینه‌سازی محل قرارگیری آن‌ها و رعایت فاصله‌های لازم، برای دستیابی به مسیریابی کارآمد و قابل اعتماد ضروری است.

علاوه بر جانمایی قطعات، مدیریت حرارتی و محدودیت‌های مکانیکی نیز نقش مهمی در طراحی Layout دارند. مدیریت حرارتی مؤثر به این معناست که گرمای تولیدشده به‌درستی دفع شود تا از داغ شدن بیش از حد قطعات جلوگیری شود، زیرا افزایش دما می‌تواند بر عملکرد و قابلیت اطمینان PCB تأثیر منفی بگذارد. محدودیت‌های مکانیکی مانند ابعاد برد و الزامات نصب نیز باید در نظر گرفته شوند تا Layout بتواند تمام قطعات و اتصالات را به‌درستی در خود جای دهد.

بهینه‌سازی ترک‌ها

بهینه‌سازی ترک‌ها یکی از تکنیک‌های اصلی در مسیریابی PCB است. این کار شامل طراحی مسیرهای الکتریکی به‌گونه‌ای است که مقاومت و ظرفیت خازنی به حداقل برسند، زیرا این موضوع برای حفظ یکپارچگی سیگنال اهمیت زیادی دارد. انتخاب صحیح عرض و فاصله ترک‌ها برای کاهش امپدانس و جلوگیری از افت کیفیت سیگنال ضروری است. استفاده از ترک‌های عریض‌تر برای مسیرهای جریان بالا و حفظ عرض یکنواخت ترک‌ها از جمله روش‌های مهم در بهینه‌سازی مسیریابی هستند. اجرای این اصول باعث می‌شود مسیرهای الکتریکی با بازده و قابلیت اطمینان بیشتری عمل کنند و عملکرد کلی PCB بهبود یابد.

علاوه بر عرض و فاصله ترک‌ها، عواملی مانند مسیر عبور ترک‌ها و Stack-up لایه‌ها نیز باید در نظر گرفته شوند. مسیریابی مؤثر باعث کاهش مسافتی می‌شود که سیگنال باید طی کند و در نتیجه احتمال افت سیگنال و تداخل کاهش می‌یابد. استفاده صحیح از ساختار چندلایه نیز می‌تواند به سازمان‌دهی و مدیریت طراحی‌های پیچیده کمک کرده و بازده کلی مسیریابی PCB را افزایش دهد. با برنامه‌ریزی دقیق مسیر ترک‌ها و استفاده مناسب از چندین لایه، می‌توان عملکرد و یکپارچگی سیگنال بهتری به دست آورد.

یکپارچگی سیگنال

حفظ یکپارچگی سیگنال یکی از مهم‌ترین ملاحظات در مسیریابی PCB است، به‌خصوص در طراحی‌های پرسرعت. یکپارچگی سیگنال به معنای کاهش افت سیگنال، Crosstalk و تداخل است تا سیگنال‌ها در سراسر PCB شفاف و دقیق باقی بمانند. روش‌هایی مانند استفاده از Ground Plane، کنترل امپدانس ترک‌ها و خودداری از ایجاد گوشه‌های تیز در مسیریابی می‌توانند به حفظ یکپارچگی سیگنال کمک کنند. مدیریت صحیح مسیر سیگنال برای حفظ کیفیت سیگنال‌های پرسرعت و کاهش نویز ضروری است.

Ground Plane یک مرجع پایدار برای سیگنال فراهم می‌کند و به کاهش نویز و تداخل کمک می‌کند. با استفاده از Ground Planeهای مناسب، محیطی پایدار برای انتقال سیگنال ایجاد می‌شود که برای حفظ عملکرد سیگنال‌های پرسرعت اهمیت زیادی دارد. همچنین کنترل امپدانس ترک‌ها از طریق طراحی با عرض و فاصله یکنواخت، بازتاب سیگنال را کاهش داده و انتقال صحیح آن را تضمین می‌کند. مدیریت امپدانس ترک‌ها و کنترل شرایط اطراف آن‌ها برای حفظ یکپارچگی سیگنال‌های پرسرعت بسیار مهم است.

نرم‌افزارهای مسیریابی

نرم‌افزارهای مدرن مسیریابی نقش مهمی در طراحی PCB دارند و بسیاری از مراحل مسیریابی را خودکار می‌کنند و دقت و کارایی طراحی را افزایش می‌دهند. ابزارهای پیشرفته مسیریابی قابلیت‌هایی مانند Auto-Router، بررسی قوانین طراحی یا DRC و بازخورد لحظه‌ای درباره تصمیمات مسیریابی ارائه می‌دهند. استفاده از این ابزارها به مدیریت طراحی‌های پیچیده، رعایت قوانین طراحی و بهینه‌سازی مسیرهای مسیریابی کمک می‌کند.

قابلیت Auto-Router امکان خودکارسازی فرایند مسیریابی را فراهم می‌کند و در زمان و تلاش صرفه‌جویی می‌شود، در حالی که طراحی همچنان در محدوده محدودیت‌های تعریف‌شده باقی می‌ماند. ابزارهای DRC بررسی می‌کنند که مسیریابی با الزامات تولید و مشخصات الکتریکی مانند حداقل عرض ترک و فاصله‌ها مطابقت داشته باشد. بازخورد لحظه‌ای نیز اطلاعات مفیدی درباره مشکلات احتمالی ارائه می‌دهد و امکان اصلاح سریع طراحی را فراهم می‌کند. با استفاده از نرم‌افزارهای مسیریابی می‌توان فرایند طراحی را ساده‌تر و دقت PCB Layout را افزایش داد.

مسیریابی PCBهای پرسرعت

مسیریابی PCBهای پرسرعت به دلیل نیاز به زمان‌بندی دقیق سیگنال، حداقل تأخیر و انتقال صحیح سیگنال، چالش‌های ویژه‌ای دارد. تکنیک‌های رایج برای این نوع مسیریابی شامل Differential Pair Routing، ترک‌های با امپدانس کنترل‌شده و جانمایی دقیق Viaها هستند. اجرای صحیح این تکنیک‌ها باعث می‌شود سیگنال‌های پرسرعت دقیق و قابل اعتماد باقی بمانند و مشکلاتی مانند افت کیفیت سیگنال و خطاهای زمانی کاهش یابند.

در Differential Pair Routing، دو سیگنال مرتبط در کنار یکدیگر مسیریابی می‌شوند تا نویز و تداخل کاهش یابد. ترک‌های با امپدانس کنترل‌شده باعث می‌شوند امپدانس مسیر در طول ترک ثابت باقی بماند و در نتیجه بازتاب سیگنال کمتر شده و یکپارچگی آن بهبود یابد. جانمایی دقیق Viaها نیز می‌تواند تأخیر سیگنال و تغییرات امپدانس را کاهش دهد و به بهبود عملکرد سیگنال‌های پرسرعت کمک کند. همچنین مسیریابی صحیح Differential Pairها و ترک‌های با امپدانس کنترل‌شده احتمال افت کیفیت سیگنال را در کاربردهای پرسرعت کاهش می‌دهد.

بررسی قوانین طراحی (DRC)

Design Rules Check یا DRC یکی از بخش‌های مهم مسیریابی PCB است که طراحی را بر اساس مجموعه‌ای از قوانین و محدودیت‌های از پیش تعیین‌شده بررسی می‌کند. DRC اطمینان می‌دهد که مسیریابی با الزامات تولید و الزامات الکتریکی مانند حداقل عرض ترک، فاصله و Clearance مطابقت دارد. انجام منظم DRC کمک می‌کند مشکلات احتمالی پیش از ساخت شناسایی و اصلاح شوند و خطر ایرادات طراحی کاهش یافته و کیفیت کلی PCB افزایش یابد.

با ادغام DRC در فرایند طراحی، می‌توان مشکلات احتمالی را در مراحل اولیه شناسایی کرد و تغییرات لازم را پیش از تولید انجام داد. این رویکرد پیشگیرانه احتمال بروز عیوب تولید را کاهش می‌دهد و باعث می‌شود طراحی نهایی هم از نظر عملکرد و هم از نظر قابلیت اطمینان مناسب باشد. علاوه بر این، DRC می‌تواند برای بررسی انطباق طراحی با استانداردها و الزامات صنعتی نیز مورد استفاده قرار گیرد و کیفیت و قابلیت اطمینان PCB را افزایش دهد.

جانمایی Via و مدیریت مسیر سیگنال

جانمایی مناسب Viaها و مدیریت صحیح مسیر سیگنال از عوامل مهم برای موفقیت در مسیریابی PCB هستند. Viaها برای اتصال لایه‌های مختلف PCB به یکدیگر استفاده می‌شوند و محل قرارگیری آن‌ها باید به‌گونه‌ای انتخاب شود که تأخیر سیگنال و تغییرات امپدانس به حداقل برسد. مدیریت صحیح مسیر سیگنال نیز شامل برنامه‌ریزی مسیریابی برای کاهش Viaهای غیرضروری و هدایت سیگنال از کوتاه‌ترین و کارآمدترین مسیر ممکن است.

با بهینه‌سازی محل Viaها می‌توان تأخیر سیگنال و تغییرات امپدانس را کاهش داد و عملکرد کلی PCB را بهبود بخشید. همچنین مدیریت مناسب مسیر سیگنال باعث می‌شود سیگنال‌ها از کوتاه‌ترین و کارآمدترین مسیر عبور کنند و منابع احتمالی تداخل و افت سیگنال کاهش یابند. جانمایی صحیح Viaها و مدیریت مناسب مسیر سیگنال برای دستیابی به یک PCB قابل اعتماد و با عملکرد مناسب ضروری است.

بهترین روش‌های طراحی PCB

صفحه زمین (Ground Plane) و توزیع توان

استفاده از Ground Plane و روش‌های مناسب توزیع توان برای حفظ عملکرد بهینه PCB اهمیت زیادی دارد. Ground Plane یک مرجع پایدار برای یکپارچگی سیگنال ایجاد کرده و به کاهش نویز و تداخل کمک می‌کند. توزیع توان مؤثر نیز شامل طراحی مسیرهای تغذیه مناسب و توزیع یکنواخت توان در سراسر PCB است تا از افت ولتاژ و مشکلات نویز جلوگیری شود.

Ground Planeها باید به‌صورت مناسب جانمایی شوند تا مرجعی پایدار برای انتقال سیگنال فراهم کنند، در حالی که روش‌های توزیع توان باید تضمین کنند انرژی به‌صورت یکنواخت به تمام قطعات برسد. با رعایت بهترین روش‌ها در زمینه Ground Plane و توزیع توان، می‌توان عملکرد و قابلیت اطمینان PCB را افزایش داد. همچنین زمین‌کردن و توزیع صحیح توان به کاهش نویز و تداخل کمک کرده و کیفیت کلی PCB را بهبود می‌دهد.

چالش‌های مسیریابی و راه‌حل‌ها

مسیریابی PCB معمولاً با چالش‌هایی مانند کاهش تداخل الکترومغناطیسی یا EMI، مدیریت مسیرهای جریان بالا و طراحی Layoutهای پیچیده قطعات همراه است. راه‌حل‌های این مشکلات می‌تواند شامل استفاده از روش‌های Shielding، بهینه‌سازی مسیریابی ترک‌ها برای افزایش ظرفیت عبور جریان و استفاده از استراتژی‌های مناسب Stack-up لایه‌ها برای ساده‌تر کردن مسیریابی باشد.

شناخت و مدیریت این چالش‌ها برای دستیابی به یک PCB قابل اعتماد و با عملکرد مناسب ضروری است. با اجرای راه‌حل‌های مناسب و رعایت بهترین روش‌ها، می‌توان بر مشکلات رایج مسیریابی غلبه کرد و PCBهایی طراحی کرد که الزامات عملکرد و قابلیت اطمینان مورد نظر را برآورده کنند. حل مؤثر مشکلات و استفاده از راهکارهای خلاقانه در طراحی نقش مهمی در موفقیت فرایند مسیریابی PCB دارد.

مسیریابی PCB فرایندی پیچیده اما ضروری در طراحی مدار است که مستقیماً بر عملکرد، قابلیت اطمینان و کارایی تجهیزات الکترونیکی تأثیر می‌گذارد. تسلط بر تکنیک‌های مسیریابی PCB، از طراحی مدار و بهینه‌سازی ترک‌ها گرفته تا مسیریابی پرسرعت و حفظ یکپارچگی سیگنال، برای ساخت PCBهای کارآمد و قابل اعتماد اهمیت زیادی دارد. استفاده از نرم‌افزارهای پیشرفته مسیریابی مانند EasyEDA، رعایت قوانین طراحی و مدیریت صحیح چالش‌های مسیریابی، همگی به موفقیت فرایند طراحی PCB کمک می‌کنند.

در مجموع، مسیریابی مؤثر PCB نیازمند درک کامل تکنیک‌ها و بهترین روش‌های مختلف است. با اجرای صحیح روش‌های مسیریابی و رعایت اصول طراحی می‌توان عملکرد و دوام PCB را بهبود داد. برای اطلاعات بیشتر درباره طراحی و تولید PCB می‌توانید به Padratech PCB مراجعه کنید. شناخت دقیق جزئیات مسیریابی PCB نه‌تنها کیفیت طراحی را افزایش می‌دهد، بلکه درک عمیق‌تری از علم و مهندسی الکترونیک ایجاد می‌کند. تسلط بر تکنیک‌های مسیریابی PCB به شما کمک می‌کند بردهایی با کیفیت بالا طراحی کنید که نیازهای مشخص پروژه را برآورده کرده و عملکردی فراتر از انتظار ارائه دهند.
