چگونه ضخامت مناسب PCB را انتخاب کنیم؟
ضخامت مناسب PCB
فهرست مطالب
در دنیای محصولات الکترونیکی، PCB اغلب به‌عنوان «قلب» دستگاه شناخته می‌شود. PCB تمام قطعات را به یکدیگر متصل می‌کند و به همین دلیل ضخامت برد یکی از مهم‌ترین پارامترهای طراحی آن محسوب می‌شود. انتخاب صحیح ضخامت PCB به‌طور مستقیم بر عملکرد الکتریکی، استحکام مکانیکی، مدیریت حرارتی و قابلیت اطمینان بلندمدت محصول الکترونیکی نهایی تأثیر می‌گذارد.
فرآیند انتخاب ضخامت PCB به عوامل مختلفی مانند نوع کاربرد محصول، جنس برد و تعداد لایه‌های مسی بستگی دارد. بنابراین هنگام انتخاب ضخامت PCB باید تمامی این عوامل به‌صورت جامع در نظر گرفته شوند.
ویژگی‌ها و کاربرد ضخامت‌های مختلف PCB
پادراتک PCB ضخامت‌های استاندارد FR-4 شامل 0.4، 0.6، 0.8، 1.0، 1.2، 1.6 و 2.0 میلی‌متر را ارائه می‌دهد. برای بردهای با تعداد لایه بالا، ضخامت‌های بیشتر از 2.5 میلی‌متر نیز تا ضخامت کلی 4.5 میلی‌متر قابل ارائه هستند. هر محدوده ضخامت دارای مزایا و محدودیت‌های خاص خود است.

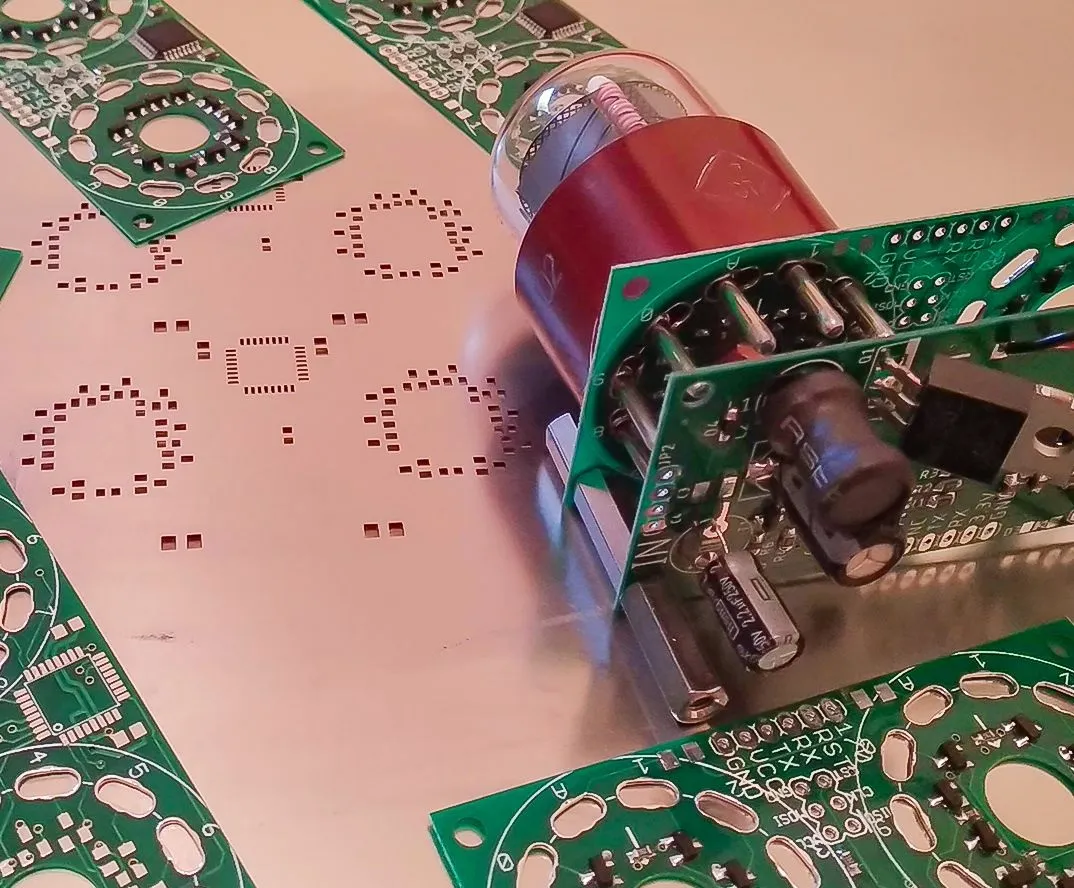

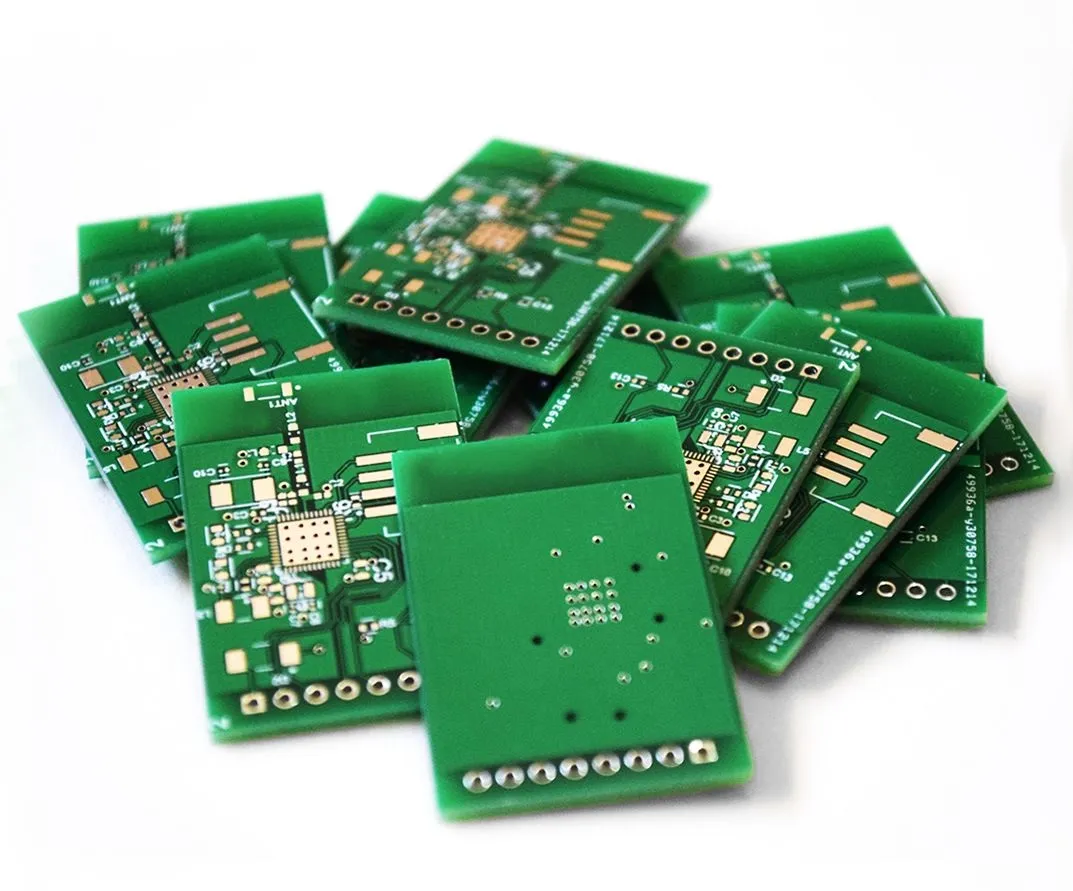

| ضخامت | کاربردهای متداول | مشخصات کلیدی | توضیحات |
|---|---|---|---|
| 0.4mm | گوشی‌های هوشمند، تجهیزات پوشیدنی، پهپادها | بسیار سبک و بسیار انعطاف‌پذیر | فقط ENIG، بدون امکان پنل‌سازی |
| 0.6mm | تجهیزات الکترونیکی مصرفی فشرده | انعطاف‌پذیری مناسب | حداکثر 100×100 میلی‌متر (2 لایه)، بدون HASL |
| 0.8–1.2mm | اینترنت اشیا (IoT)، لوازم الکترونیکی مصرفی | تعادل مناسب بین هزینه و عملکرد | حداکثر 300×300 میلی‌متر |
| 1.6mm | تجهیزات الکترونیکی عمومی، مادربردها | استاندارد رایج صنعت، با تعادل بسیار مناسب | متداول‌ترین ضخامت FR-4 |
